- ابدأ بالخلل وسجلات التشغيل، وليس بزيادة الإنتاج الموعودة.
- مشاكل منفصلة في الذوبان والخلط والتغذية والتآكل الميكانيكي.
- حدد الرحلة الرئيسية ورحلة الحاجز بشكل مستقل على الرسم.
- قم بمطابقة الاقتراح مع البرميل المثبت ونظام التغذية وطول العمل المتاح.
- اقبل الاستبدال عند إنتاج مستقر ومطابقة للمواصفات عبر نطاق التشغيل المتفق عليه.
كيف تتعامل البراغي التقليدية والحاجزة مع الذوبان
يحتوي المسمار اللولبي التقليدي ثلاثي المناطق على أقسام تغذية وانتقال وقياس. في القسم الانتقالي، تشترك المادة الصلبة والذوبان المتراكم في القناة الرئيسية. يضيف المسمار الحاجز رحلة ثانوية تقسم جزءًا من قسم الذوبان إلى قنوات صلبة وقنوات ذوبان. يمر الذوبان فوق رحلة الحاجز المقطوع إلى قناة الذوبان بينما تستمر المواد الصلبة عبر قناتها الخاصة.شرح راويندال للحاجز اللولبييصف هذا الفصل وترتيب القناة المتغيرة على طول قسم الحاجز.
يحدد هذا التمييز طريقة التصميم، وليس تصنيف الأداء التلقائي. لا تزال الهندسة بحاجة إلى أن تتناسب مع المواد التي تدخل الآلة ومتطلبات الإنتاج. المقارنة التدريب على النتوء SHSيعامل التصميم اللولبي كحل وسط بين قدرة التلدين والمعالجة اللطيفة، ويصف كلاً من البنى التقليدية والحواجز.
إذا كان المسمار الحالي ينتج منتجًا مقبولاً خلال نطاق التشغيل المطلوب، فقم بتوثيق خط الأساس هذا قبل تغيير بنيته. إذا تدهورت الجودة فقط مع ارتفاع المعدل المطلوب، سجل أين يبدأ التدهور وما هي قراءات العملية التي تتغير معه. وهذا الدليل يجعل مناقشة التصميم مفيدة؛ الكلمات "إنتاج عالي" لا تفعل ذلك.
الدليل المشتري لبرميل الطارد EJSيغطي المواصفات الأوسع وعملية الاستبدال. تتعلق هذه المقارنة بالتصميمات التقليدية والعازلة أحادية اللولب، وليس الاختيار بين الماكينات ذات اللولب الفردي أو المزدوج.
اقرأ خلوص الحاجز بشكل منفصل عن خلوص الرحلة الرئيسية
البعدان يحتاجان إلى أسماء منفصلة. خلوص الرحلة الرئيسية هو الفجوة بين القطر الخارجي للرحلة الرئيسية وتجويف البرميل. إزالة حاجز الطيران هي الفجوة فوق الرحلة الثانوية. في ترتيب حاجز التقويض النموذجي، يكون للرحلة الثانوية قطر خارجي أصغر، مما يمنح الذوبان ممرًا فوقه. هذه ميزات مختلفة ويجب أن تحتوي على وسائل شرح رسم مختلفة.
لمقارنة الأبعاد متحدة المركز، الخلوص الشعاعي هو:
الخلوص الشعاعي = (قطر تجويف البرميل - قطر الرحلة ذي الصلة) / 2
يصف هذا الحساب العلاقة الاسمية بين الأقطار. ولا يحدد أصغر فجوة محلية في مجموعة غريبة الأطوار أو تالفة أو غير محاذية، أو خلوص التشغيل عند درجة حرارة المعالجة.
مثال الأبعاد، وليس توصية بالقطع
افترض أن تجويف البرميل يبلغ 90.10 مم، وقطر الطيران الرئيسي 90.00 مم، وقطر حاجز الطيران 89.30 مم في الموقع الجاري مقارنته. الخلوص الشعاعي الناتج عن الرحلة الرئيسية هو 0.05 مم؛ يبلغ الخلوص الشعاعي لحاجز الطيران 0.40 مم. تشرح هذه القيم المفترضة العمليات الحسابية وليست تفاوتات محددة لمنتج EJS.

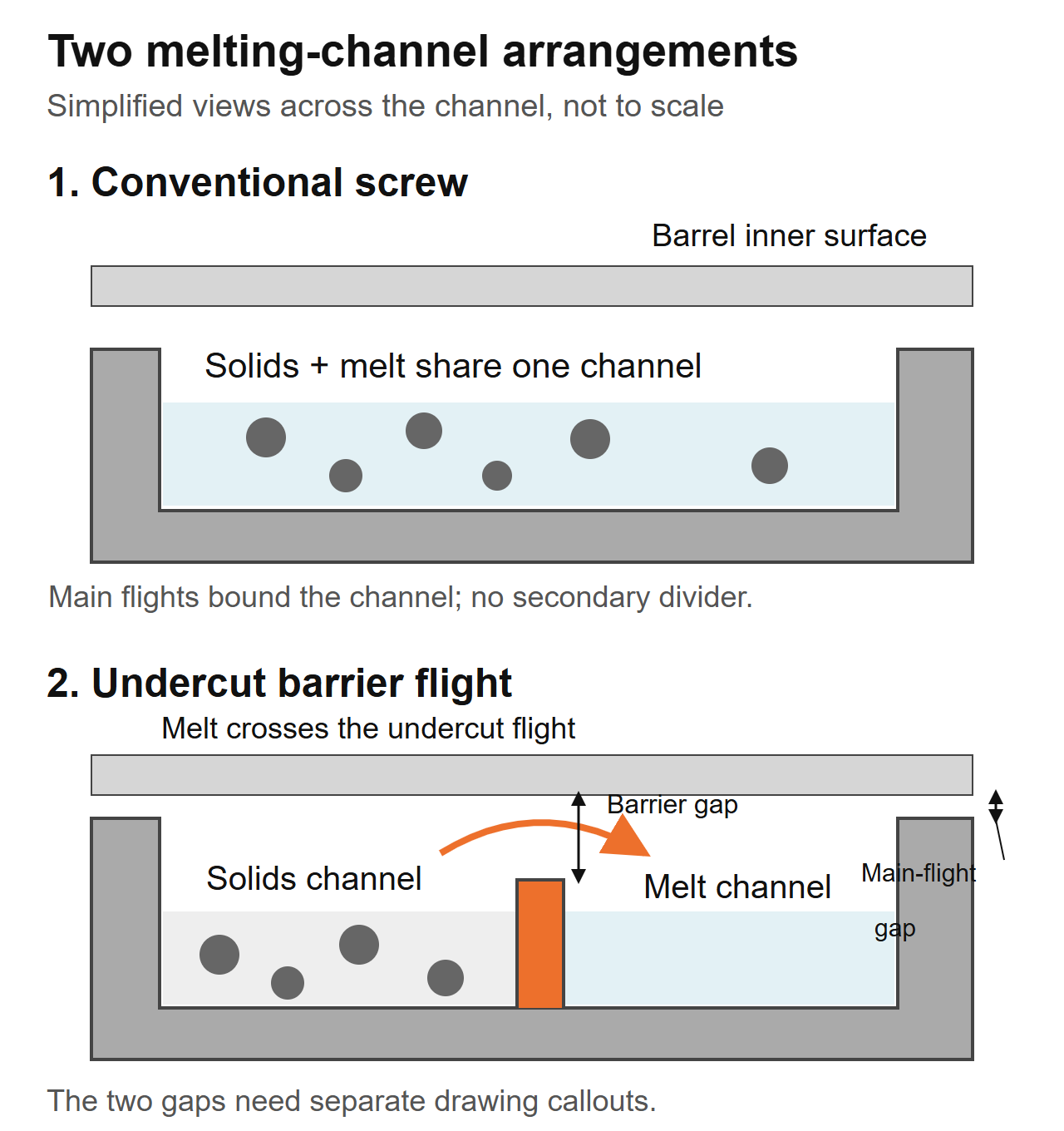

طرق عرض مبسطة عبر القنوات، وليس أقسام التصنيع. يعتبر ممر حاجز الطيران وخلوص الطيران الرئيسي من ميزات الرسم المنفصلة؛ لم يتم تحديد أي أبعاد في هذا الرسم البياني.يعتبر الاقتباس الذي يشير إلى "تصريح الرحلة" فقط غامضًا بالنسبة لهذه الهندسة. اسأل عن الرحلة والموقع المحوري وما إذا كانت القيمة شعاعية أم قطرية. قم أيضًا بتمييز الأبعاد الاسمية للجزء الجديد عن قراءات التآكل الحالية. لا تقيس رحلة واحدة وتفترض أنها تصف الأخرى.
يجب على المصمم تحديد تصاريح العمل للراتنج والآلة الفعلية. إن ممر الحاجز الأصغر لا يكون أفضل تلقائيًا، كما أن الممر الأكبر ليس أكثر أمانًا تلقائيًا. احتفظ بالطريقة الهندسية وطريقة الفحص المعتمدة معًا بدلاً من اعتماد رقم من جهاز بثق آخر.
قسم الحاجز وقسم الخلط يحلان مشاكل مختلفة
يستحق الذوبان والخلط فحوصات منفصلة. يدير قسم الحاجز عملية الانتقال من الصلبة إلى الذوبان. يعمل الخلاط النهائي على توحيد الذوبان أو التشتت وفقًا لهندسته. يمكن أن يحتوي المسمار على كليهما، لذلك غالبًا ما يكون "الحاجز أو برغي الخلط" خيارًا غير مكتمل.
راويندالوصف المسمار الحاجز CRDيناقش بشكل صريح إضافة خلاط نهائي لأن قسم الحاجز وحده لا يوفر الخلط التوزيعي المطلوب. وهذا سبب لتحديد كل وظيفة، وليس افتراض أن EJS تستخدم هذا التصميم الخاص.
الدليل قسم الخلط EJSيميز عناصر مادوك والأناناس وساكستون. استخدمه لمناقشة إجراء الخلط المطلوب بعد تحديد الخلل. لا يزال اسم الخلاط المألوف يحتاج إلى رسم وسياق تشغيل.
تجنب تعيين برغي جديد من المظهر وحده. "الهلام" و"عين السمكة" هما وصفان للمنتج، وليس سببًا مؤكدًا. لا ينبغي معاملة الجسيمات الأجنبية أو المواد المتحللة على أنها عادية غير ذائبة والتي من الضروري أن يزيلها قسم الصهر الجديد.
اطلب اقتراحًا لتحديد قسم الصهر وقسم الخلط بشكل منفصل، بما في ذلك مواقعهما والوظائف المقصودة. إذا تغير كلاهما، تقوم تجربة الإنتاج بتقييم المسمار الكامل. ولا يمكن عزل فائدة الطيران الحاجز عن فائدة الخلاط دون مقارنة مناسبة.
حدد ما إذا كان الخط محدود الذوبان بالفعل
ابدأ بالإعداد المعتمد الحالي والتشغيل المرجعي الثابت. استخدم نفس درجة الراتنج وإجراءات التحضير والمزج والقالب وترتيب الشاشة للمقارنة. حدد فحص المنتج الذي يحد من معدل التشغيل: العيوب المرئية، أو اختلاف الأبعاد، أو درجة حرارة الذوبان، أو حمل المحرك، أو متطلبات المصب.
ضمن تعليمات التشغيل الخاصة بمورد الماكينة والحدود الآمنة، قم بتسجيل العملية في نقاط الإنتاج المتفق عليها. لا تزيد السرعة فقط لإثارة الفشل. قم بتجميع المخرجات الموقوتة ودرجة حرارة الذوبان الفعلية والضغط وسرعة المسمار وحمل المحرك ونتائج جودة المنتج خلال نفس فترات أخذ العينات.
حدد المشكلة بالمصطلحات التي يمكن للمصمم استخدامها
"تظهر عبارة "Unmelt عندما نقوم بتشغيل هذا الصف عند نقطة التشغيل هذه" عبارة بداية مفيدة إذا كانت العينات والسجلات تدعمها. إن عبارة "نحن بحاجة إلى زيادة الناتج بنسبة 30%" هي هدف، وليس تفسيراً لما يمنع تحقيق هذا الناتج اليوم. احتفظ بالهدف والقيد الذي تم تشخيصه في حقول منفصلة.
المقايضات حقيقية. أدراسة التحسين لعام 2023 التي أجراها جاسبار كونيا وزملاؤهمقارنة التصميمات التقليدية وتصميمات حاجز Maillefer للـ LDPE وPP. في الحالات التي تم تصميمها، كانت تصميمات الحواجز مفيدة بشكل عام لـ LDPE، في حين أن كلا المعماريين كانا ممكنين لـ PP. كانت هذه مقارنات تصميمية عددية، وليست اختبارات إنتاج EJS أو توصية لكل درجة من البوليمرات.
استخدم هذا التمييز عند تقييم مطالبات الموردين. اطلب النتائج في ظل الظروف ذات الصلة، مع تحديد الشكل الهندسي الكامل، بدلاً من قبول عبارة "البراغي العازلة أفضل" كدليل على خطك.
سؤال المصنع: ما الذي تغير في القادوس؟
في استفسار استبدال EJS، كانت المواصفات المثبتة 90 مم، 30:1 L/D ونسبة ضغط 3:1. كان للخط ارتفاع في ضغط القالب وسمك جدار غير متناسق. كان الطلب الأولي هو نسخ المسمار الذي يُفترض أنه بالٍ. لقد سألنا عما دخل القادوس الآن مقارنة بالإعداد الأصلي: بدأ المصنع في مزج حافة الحافة الخاصة به في التغذية. ملكناملاحظات المتجر المنشورةوصف سبب ضرورة أن يكون هذا التغيير جزءًا من مواصفات الاستبدال.
ينتمي هذا السؤال إلى أي مناقشة تتعلق بالحواجز التقليدية. سجل ما إذا كانت العلف تحتوي على حبيبات أو رقائق أو مواد مطحونة وكيفية وصول الخليط إلى الحلق. "نفس البوليمر" لا يثبت أن التغذية هي نفسها.
تحويل وصف الخلاصة إلى مواصفات قابلة للاستخدام
جمع عينة تمثيلية وتحديد مصدرها. لاحظ انتشار حجم الجسيمات والشكل وطريقة المزج وما إذا كانت النسبة تتغير أثناء التشغيل. إذا قمت بقياس الكثافة الظاهرية السائبة، فحافظ على اتساق الحاوية وطريقة التعبئة. تعتبر العينة المصبوبة بحرية والعينة المضغوطة قياسات مختلفة.
اذكر ما إذا كان البرميل المركب يحتوي على قسم تغذية ذو تجويف أملس أو محزز، ووصف أي وحدة تغذية أو معدات مساعدة تغذية يتم التحكم فيها. اطلب من المقترح اللولبي تحديد حالة التغذية التي يفترضها. لا تفترض أن التصميم المخصص لأحد ترتيبات التغذية هو بديل مماثل لترتيب آخر.
لمراجعة المصنع، يجب أن يصل الرسم ووصف المادة معًا. يمكن للرسم إنشاء الغلاف الميكانيكي، لكنه لا يمكنه وصف تغيير التغذية الذي حدث بعد تثبيت المسمار. وعلى العكس من ذلك، فإن الصور الفوتوغرافية للتغذية غير المنتظمة لا تنشئ ملفًا جانبيًا مناسبًا للقناة أو ممرًا عازلًا.
متطلبات تآكل منفصلة عن هندسة الذوبان أيضًا. تنتمي مواد الحشو والمواد المضافة وتاريخ التلوث إلى مناقشة المعالجة السطحية. الدليل مواد EJSيغطي هذا القرار. لا يؤدي تغيير بنية المسمار إلى حل سطح العمل المحدد بشكل غير صحيح تلقائيًا.
هل يمكن أن يتناسب المسمار الحاجز مع الطارد الموجود لديك؟
يجب أن يجتاز التعديل التحديثي المقترح مراجعتين: الملاءمة الميكانيكية وملاءمة العملية. اجتياز الأولى لا يثبت الثانية. قد يقبل اتصال البرميل والمحرك المسمار فعليًا بينما تظل هندسته غير مناسبة لنطاق التغذية أو التشغيل.
قارن الرسومات بالتجميع المثبت، وليس فقط باسم الطراز. حدد طول الطيران القابل للاستخدام، وملف تجويف البرميل، ووصلة نهاية القيادة، وتفاصيل نهاية التفريغ، وموضع فتحة التغذية. قم بتضمين أي فتحة تهوية أو أي ميزة برميلية أخرى يجب أن يتطابق معها المسمار. أبقِ اصطلاحات الأبعاد الخاصة بالشركة المصنعة للجهاز مرئية.
لا تفترض إمكانية توفير L/D أكبر كترقية عادية. يجب أن يستوعب طول العمل المتوفر أقسام التغذية والحاجز والمصب معًا. انظرEJS L/D ودليل نسبة الضغطلماذا تترك هذه النسب الرئيسية تفاصيل الملف الشخصي المهمة غير محددة.
افحص البرميل قبل السماح باستبدال المسمار فقط. أبعاد التجويف الحالية مهمة لكل من الملاءمة ومناقشة التخليص. اتبع إجراءات الفحص المعتمدة بدلاً من تعيين حد استبدال عالمي واحد. الدليل عمر الخدمة لـ EJSيشرح كيف تدعم قياسات المكونات المطابقة هذا القرار.
تحديد الرسم، وليس فقط "المسمار الحاجز"
يجب أن يحدد الرسم الميزات التي تحدد التصميم المقترح. احتفظ بمراجعتها مرتبطة بعرض الأسعار ومواصفات المواد ومتطلبات الفحص. وبخلاف ذلك، يمكن للمورد الموافقة على كلمة "حاجز" دون موافقة الطرفين على نفس الشكل الهندسي.
اطلب بداية ونهاية قسم الحاجز، وملامح قطر الطيران الرئيسي وقطر حاجز الطيران، وخيوطها أو درجاتها، وعرض الطيران، وملامح عمق القناة، والانتقال إلى قسم المصب. حيث تتغير القنوات على طول، تحديد محطات التفتيش. لا يمكن لقطر واحد أو رقم نسبة ضغط واحد أن يحل محل تلك المعلومات.
ما نحتاجه لاستفسار استبدال EJS
ملكناصفحة المنتج برميل المسمار الطارديصف أعمال الاستبدال المخصصة وتقرير الفحص وشهادة المواد المرفقة مع البراميل اللولبية. لمراجعة التصميم، أرسل الرسم المثبت والمراجعة المقترحة بشكل منفصل، بالإضافة إلى متطلبات العملية. وهذا يعطي المناقشة عنصرا محددا وواجبا محددا.
يشمل:
- تصنيع الماكينة ونموذجها ومراجع المكونات المثبتة والرسومات الميكانيكية.
- درجة الراتنج والمواد المضافة وتحميل الحشو وشكل العلف وطريقة التحضير.
- الملف الشخصي الحالي والتغييرات المقترحة، بما في ذلك أي خلاط.
- الإخراج المحدد، عدد الدورات في الدقيقة، درجة حرارة الذوبان الفعلية، الضغط وقراءات القيادة.
- عينات أو صور فوتوغرافية معيبة مرتبطة بنقاط التشغيل المسجلة.
- مطابقة قياسات المسمار/البرميل في حالة إعادة استخدام المكونات الموجودة.
- نطاق الإنتاج وفحوصات المنتج التي يجب أن يفي بها البديل.
لا تدع وثائق الفحص تصبح بديلاً عن تجربة الإنتاج. يمكن لتقرير الأبعاد إثبات المطابقة للرسم المعتمد؛ لا يثبت أن الهندسة المختارة تحل مشكلة العملية. تحتاج التجربة إلى شروطها ومعايير قبولها.
الEJS صفحة برميل برغي واحديعد مرجعًا مفيدًا للمنتج عند إعداد معلومات المكونات المثبتة. أرسل الرسم الفعلي والواجب للمراجعة بدلاً من افتراض أن تكوين الحاجز العام هو توافق مؤكد.
الحكم على المحاكمة من خلال الإنتاج ودرجة الحرارة والطاقة المقبولة
اتفق على طريقة القبول قبل طلب التصميم المعدل أو التكليف به. استخدم نفس مواقع القياس وفاصل إنتاج ثابت محدد. قم بتسجيل سلوك بدء التشغيل والتطهير بشكل منفصل عن نتائج الحالة المستقرة بحيث لا يؤدي بدء التشغيل السهل إلى إخفاء نافذة تشغيل غير مستقرة.
هناك عمليتان حسابيتان مفيدتان هما:
الخرج النوعي = الخرج الكتلي المُقاس (كجم/ساعة) / سرعة المسمار (دورة في الدقيقة)
الطاقة الكهربائية المحددة = الطاقة الكهربائية المقاسة (كيلوواط) / النتاج الشامل المقاس (كجم / ساعة)
النتيجة الثانية لها وحدات كيلووات ساعة/كجم. اذكر حدود القياس: طاقة محرك الأقراص فقط وإجمالي طاقة الخط كميات مختلفة. النسبة المئوية لتيار المحرك ليست قياسًا مباشرًا للطاقة الكهربائية ولا ينبغي استبدالها في تلك الصيغة.
مثال حسابي يوضح المقايضة
افترض أن التجربة A تنتج 180 كجم/ساعة عند 60 دورة في الدقيقة مع قياس 54 كيلووات عند حد كهربائي محدد. تنتج التجربة B 210 كجم/ساعة عند 70 دورة في الدقيقة مع 70 كيلووات عند نفس الحد. هذه القراءات المفترضة هي مثال حسابي، وليست مشروع EJS أو توقعات لأي من معمارية المسمار.
تمتلك التجربة B ناتجًا جماعيًا أكبر، ولكن ناتجًا محددًا متطابقًا وطاقة كهربائية محددة أكبر في هذا المثال. لا تزال هناك حاجة إلى جودة المنتج ودرجة حرارة الذوبان قبل وصفها بالتحسين. قم أيضًا بالإبلاغ عن مقدار الإنتاج المُقاس الذي اجتاز فحوصات المنتج المتفق عليها.
اختبر الدرجات ذات الصلة ونقاط التشغيل المطلوبة بدلاً من اختيار العرض التوضيحي الأسهل فقط. سرعة الوثيقة وحالة التغذية والضغط ودرجة حرارة الذوبان الفعلية وحدود الطاقة والجودة معًا. أرسل هذا السجل من خلالصفحة الاتصال EJSعند مناقشة بديل، فإن الهدف هو نطاق تشغيل مفيد وليس رقم ذروة إنتاج معزول.
الأسئلة المتداولة
ما هو الفرق الرئيسي بين الحاجز والمسمار التقليدي؟
يستخدم المسمار الفردي التقليدي ثلاثي المناطق قناة رئيسية واحدة من خلال قسم الذوبان. يقدم المسمار الحاجز رحلة ثانوية لتشكيل قنوات المواد الصلبة والذوبان. لا تزال المقارنة بحاجة إلى الملفات الشخصية الكاملة والمواد وظروف التشغيل؛ اسم الهندسة المعمارية وحده لا يحدد البديل الذي يفي بالواجب.
هل يحل المسمار الحاجز محل قسم الخلط؟
ليس تلقائيا. يقوم قسم الحاجز بإدارة ترتيب الذوبان، بينما يعالج الخلاط التوزيع أو التشتت المطلوب في الذوبان. قد يحتوي المسمار على كليهما. حدد العيب وحدد الوظيفة المقصودة لكل قسم بدلاً من افتراض أن رحلة الحاجز توفر كل أشكال الخلط.
هل سيضمن المسمار الحاجز إنتاجًا أكبر أم يزيل جميع المواد الهلامية؟
لا، قم بوضع القيد الفعلي وحدد الخلل أولاً. لا يؤدي تغيير تصميم الصهر تلقائيًا إلى إصلاح التغذية غير المتسقة، أو المواد المتدهورة، أو التلوث، أو التآكل، أو حدود القيادة، أو القيود النهائية. قارن الإنتاج المستقر والمقبول مع درجة الحرارة والضغط والطاقة في ظل ظروف تجريبية محددة.
هل إزالة حاجز الطيران هي نفس إزالة رحلة الطيران الرئيسية؟
لا. في ترتيب حاجز التقويض النموذجي، يكون للرحلة الثانوية قطر منفصل وممر فوقه. حدد الطيران والموضع المحوري والاصطلاح الشعاعي أو القطري على الرسم. لا تحدد حسابات القطر الاسمي كل فجوة محلية أو ساخنة في الماكينة المجمعة.
هل يمكنني استبدال المسمار التقليدي دون استبدال البرميل؟
وهذا يتطلب مراجعة الأبعاد والعملية. تحقق من شكل تجويف البرميل وحالته، والواجهات الميكانيكية، وطول العمل، وترتيب التغذية وحدود التشغيل مقابل المسمار المقترح. لا يعد المسمار القابل للتثبيت فعليًا بالضرورة بديلاً مناسبًا للعملية، ويجب ألا يُفترض أن البرميل البالي يتطابق مع رسمه الأصلي.
ما هي المعلومات التي يجب أن أرسلها لمراجعة الاستبدال؟
أرسل تفاصيل الماكينة والرسومات المثبتة والمقترحة ومعلومات الراتنج والأعلاف وسجلات التشغيل والعيوب المحددة وقياسات المسمار / البرميل المتاحة. حدد نطاق الإنتاج المطلوب وفحوصات جودة المنتج. اجعل مراجعة الرسم وشروط التجربة واضحة بحيث يمكن مراجعة الهندسة والملاءمة الميكانيكية وقبول العملية بشكل منفصل.
